Crosby Manille lyre à axe boulonné goupillé - G-2130

More Information
Référence	MET-901003-7613
Axe boulonné goupillé Applications durables et permanentes L'utilisation de la goupille fendue est indispensable

en stock

Skip to the end of the images gallery

Skip to the beginning of the images gallery

La description

Crosby manille lyre à axe boulonné goupillé G-2130

Les manilles lyres (shackles) sont utilisées avec les chaînes de levage.

Vous avez le choix entre les manilles à visser ("screw pin shackle") et les manilles à axe boulonné goupillé ("Bolt-nut and cotter pin shackles").

Celle-ci est une manille à axe boulonné goupillé. Elle est utilisée dans des applications durables et permanentes. L'utilisation de la goupille fendue est indispensable car elle permet d'éviter que la goupille ne glisse hors de la manille (par exemple en cas de déplacement de charge ou en cas de vibration).

Niveau de qualité et de sécurité excellent.

Pour plus d'informations, regardez la vidéo.

Des questions? Contactez-nous.

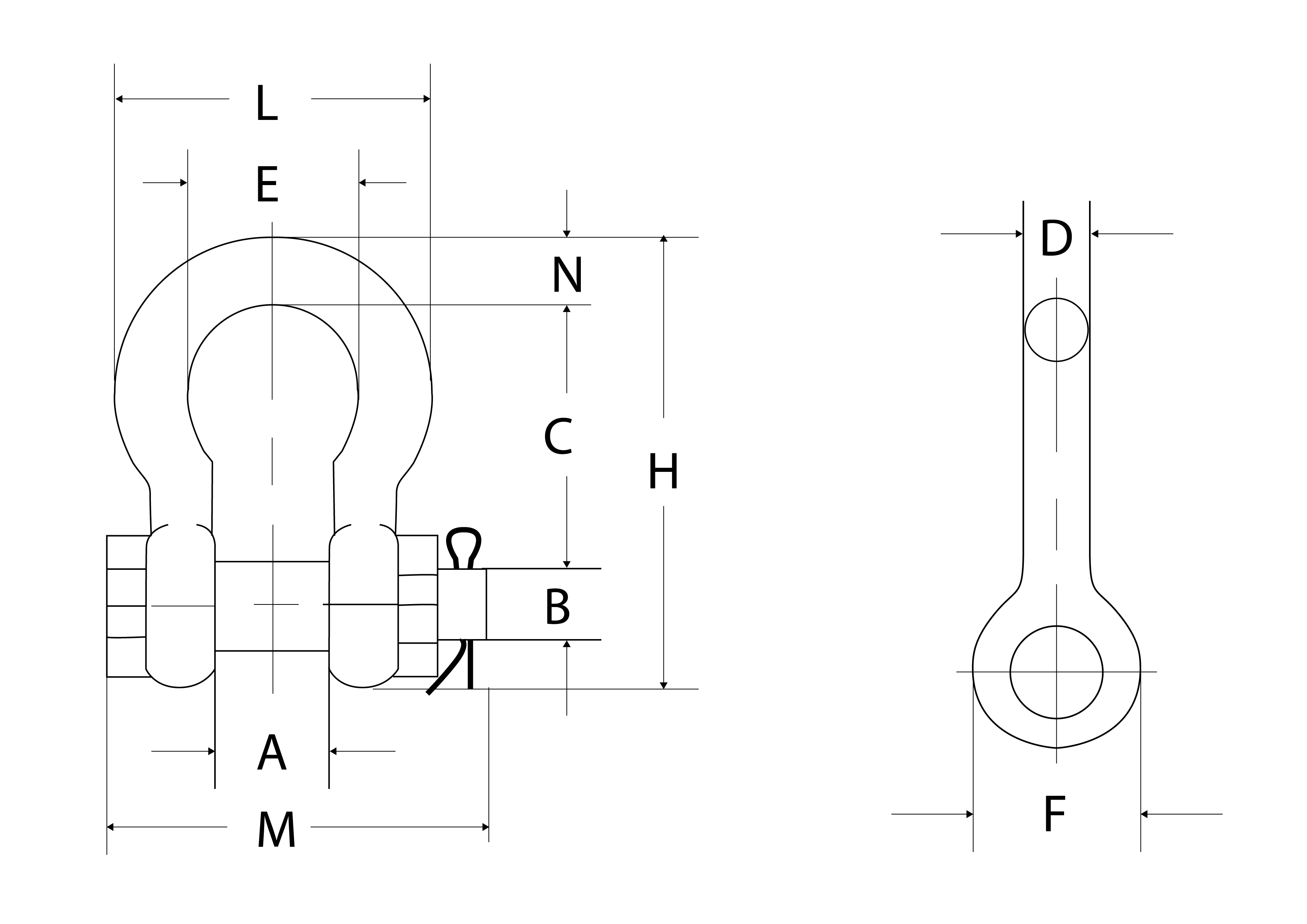

Dimension nominale (inch)	CMU limite (tonnes)	Poids (kg)	Dimensions (mm)										Tolérance (+/-)
Dimension nominale (inch)	CMU limite (tonnes)	Poids (kg)	A	B	C	D	E	F	H	L	M	N	C	A
3/16	0,33	0,03	9,65	6,35	22,4	4,85	15,2	14,2	37,3	24,9	32,8	4,85	1,5	1,5
1/4	0,5	0,05	11,9	7,85	28,7	6,35	19,8	15,5	46,7	32,5	39,6	6,35	1,5	1,5
5/16	0,75	0,10	13,5	9,65	31	7,85	21,3	19,1	53	37,3	46,2	7,85	1,5	1,5
3/8	1	0,15	16,8	11,2	36,6	9,65	26,2	23,1	63	45,2	55,1	9,65	3,3	1,5
7/16	1,5	0,22	19,1	12,7	42,9	11,2	29,5	26,9	74	51,5	63,8	11,2	3,3	1,5
1/2	2	0,36	20,6	16	47,8	12,7	33,3	30,2	83,5	58,5	77,1	12,7	3,3	1,5
5/8	3,25	0,62	26,9	19,1	60,5	16,0	42,9	38,1	106	74,5	90,4	17,5	3,3	1,5
3/4	4,75	1,23	31,8	22,4	71,5	19,1	51	46	126	89	105	20,6	6,35	1,5
7/8	6,5	1,79	36,6	25,4	84	22,4	58	53	148	102	122	24,6	6,35	1,5
1	8,5	2,28	42,9	28,7	95,5	25,4	68,5	60,5	167	119	137	26,9	6,35	1,5
1-1/8	9,5	3,75	46	31,8	108	28,7	74	68,5	190	131	150	31,8	6,35	1,5
1-1/4	12	5,31	51,5	35,1	119	31,8	82,5	76	210	146	170	35,1	6,35	1,5
1-3/8	13,5	7,18	57	38,1	133	35,1	92	84	233	162	183	38,1	6,35	3,3
1-1/2	17	8,62	60,5	41,4	146	38,1	98,5	92	254	175	196	41,1	6,35	3,3
1-3/4	25	15,4	73	51	178	44,5	127	106	313	225	246	57	6,35	3,3
2	35	23,7	82,5	57	197	51	146	122	348	253	275	61	6,35	3,3
2-1/2	55	44,6	105	70	267	66,5	184	145	453	327	345	79,5	6,35	6,35
3	85	70	127	82,5	330	76	200	165	546	365	384	92	6,35	6,35
3-1/2	120	120	133	95,5	372	92	229	203	626	419	432	105	6,35	6,35
4	150	153	140	108	368	104	254	229	653	468	451	116	6,35	6,35
