Crosby Manille lyre à visser - G-209

À partir de 5,90 € 4,92 €
en stock
More Information
RéférenceMET-901001-7612
Matière corps+axeAcier à haute résistance, grade 6
NormeUS Fed. Spec. RR-C-271
  • Manille à visser
  • Pour les applications temporaires
  • Serrez la goupille juste avant le levage

Crosby Manille lyre à visser - G-209

Les manilles lyres (shackles) sont utilisées avec les chaînes de levage.

Vous avez le choix entre les manilles à visser ("screw pin shackle") et les manilles à axe boulonné goupillé ("Bolt-nut and cotter pin shackles").

Celle-ci est une manille à visser. Elle est donc idéale pour les applications temporaires, telles que le déplacement d'une charge.

Serrez la goupille juste avant le levage.

Pour plus d'informations, regardez la vidéo.

Des questions? Contactez-nous!

CMU limite

(kg)

Poids

(kg)

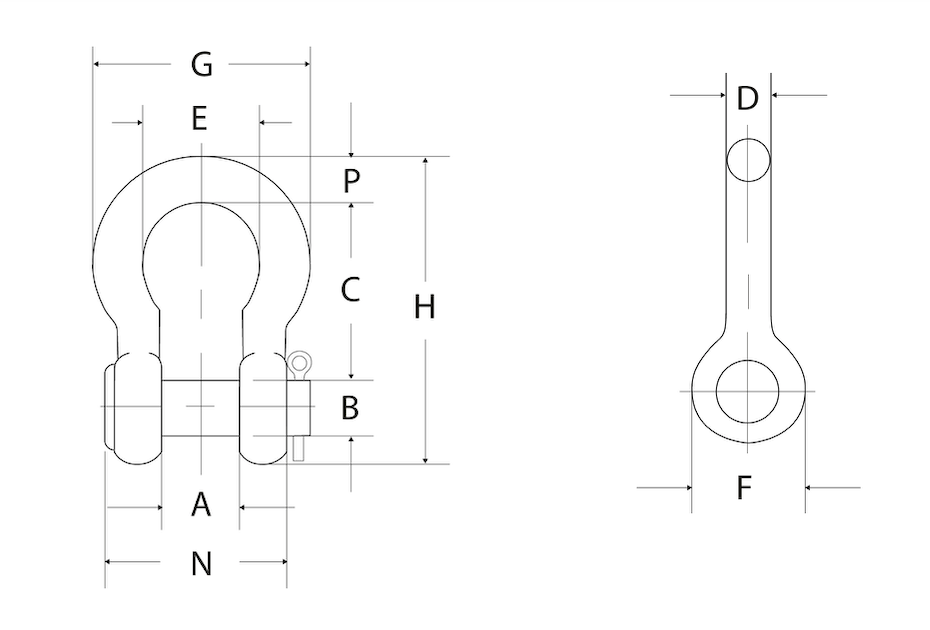

Dimensions (mm)
A B C D E F G H L M P
330 0,03 9,65* 6 22,4* 5 15 14 25 37 4 28 5
500 0,05 11,9* 8 28,7* 6 20 15 32 47 5 35 6
750 0,09 13,5* 9 31** 8 21 19 37 53 6 42 8
1 000 0,14 16,8* 11 36,6** 10 26 23 45 63 6 51 10
1 500 0,17 19,1* 13 42,9** 11 29 27 51 74 8 60 11
2 000  0,33 20,6* 16 47,8** 13 33 30 58 83 10 68 13
3 250  0,62 26,9* 19 60,5*** 16 43 38 74 106 11 85 17
4 750  1,07 31,8* 22 71,5*** 19 51 46 89 126 13 101 21
6 500  1,64 36,6* 25 84*** 22 58 53 102 148 13 114 25
8 500  2,28 42,9* 29 95*** 25 68 60 119 167 14 129 27
9 500  3,36 46* 32 108*** 29 74 68 131 190 16 142 32
12 000  4,31 51,5* 35 119*** 33 82 76 146 210 17 156 35
13 500  6,14 57** 38 133*** 36 92 84 162 233 19 174 38
17 000  7,8 60,5** 41 146*** 39 98 92 175 254 21 187 41
25 000  12,6 73** 51 178*** 47 127 106 225 313 25 231 57
35 000  20,4 82,5** 57 197*** 53 146 122 253 348 31 263 61
55 000  38,9 105*** 70 267*** 69 184 145 327 453 35 330 79


* Tolérance possible jusque 1,5 mm.
**Tolérance possible jusque 3,3 mm.
*** Tolérance possible jusque 6,35 mm.
